1.T梁預制養護第一步是底模安裝。圖為技術人員在測量反拱。反拱的作用主要為減少預應力產生的上供度。

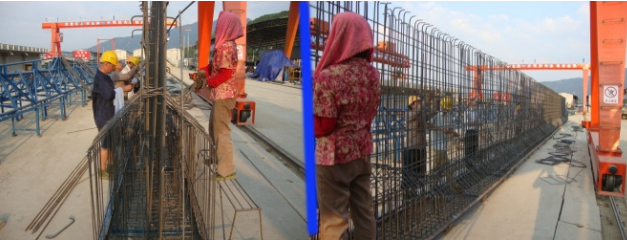

2．鋼筋綁扎。采用梁體道碴槽板鋼筋和梁體底腹板鋼筋分開綁扎工藝，梁體底腹板鋼筋及預應力孔道定位網均在鋼筋綁扎臺座上綁扎成型。鋼筋綁扎臺座上設置有固定鋼筋及各預埋的胎卡具，以確保其位置相對準確。

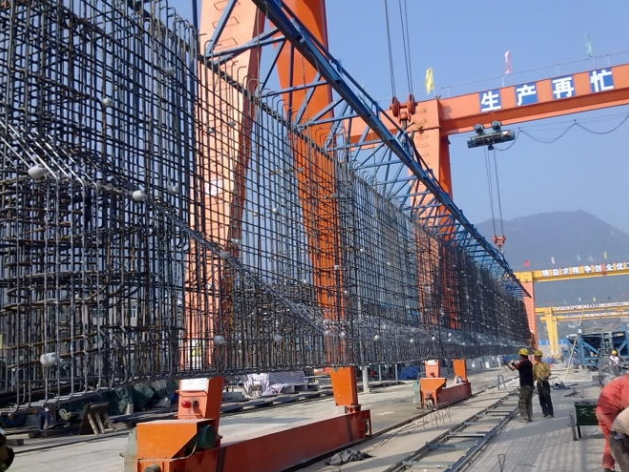

3．吊底腹板鋼筋。用兩臺12.5噸的龍門吊將其吊入制梁臺座。然后調整、補充鋼筋。裝預埋件。最后通知監理檢查，合格后穿橡膠管。請仔細看看下圖，梁體上有很多白色的小點。那是混凝土墊塊。作用是保證鋼筋與模板間留有空隙，也就是形成保護層。墊塊以每平方米不少于四個布置。

4．穿管。每個孔道由兩段橡膠管接成。中間設一個接頭。等混凝土澆筑完畢后，這橡膠管是要拔出來的，拔管時從梁的兩端反方向拔出。

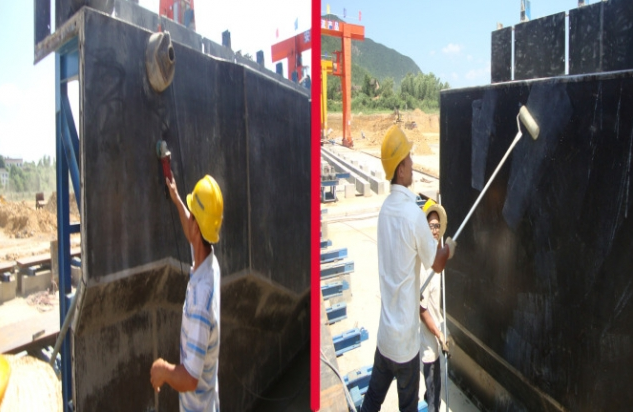

5．安裝模板。模板安裝之前須清洗干凈并涂脫模劑。注意底模與端模、側模均應垂直。連接處要緊密不漏漿。

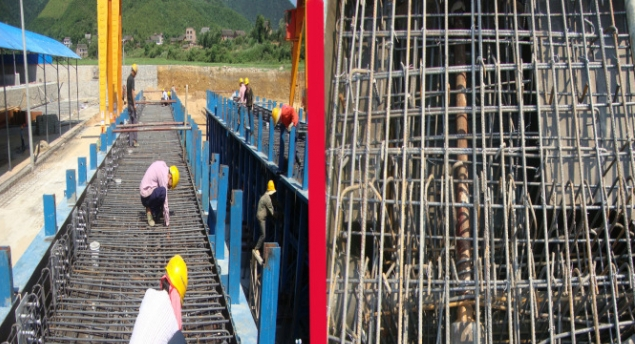

6．綁扎橋面鋼筋。

7．澆筑混凝土。澆筑前須通知監理檢查模板，鋼筋等是否合格。監理檢查合格并簽字后方可澆筑混凝土。灌注的原則是“先底板，再腹板，最后頂板，從兩端到中間，分層連續灌注成型”。每片梁的灌注總時間不宜超過3.5小時

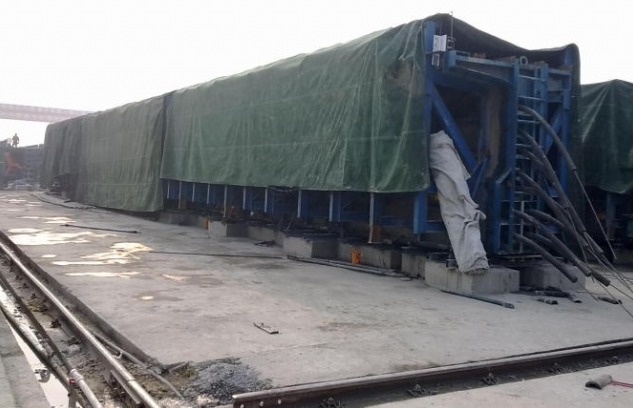

8．T梁預制養護也叫養生。混凝土灌注后2小時，可以使用諾貝思T梁預制養護電蒸汽發生器進行養護了，條件差的也可以使用覆蓋帆布進行養護。

9．拔橡膠管。當混凝土強度達到6到8Mpa時，經過實驗室允許后即可拔管。

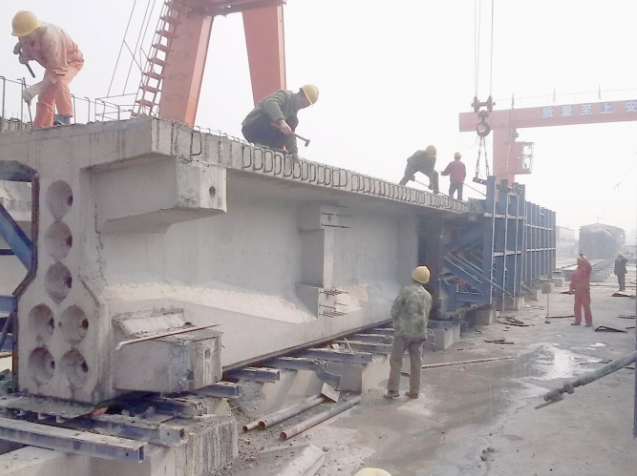

10．模板拆除。當梁體混凝土強度不低于25Mpa，梁體混凝土芯部與表層、表層與環境溫差均不大于15攝氏度，且能保持混凝土菱角完整時由實驗室出具拆模通知單方可進行拆模。

模板拆下來后，須立即清理模板上沾的混凝土，以備下次使用。

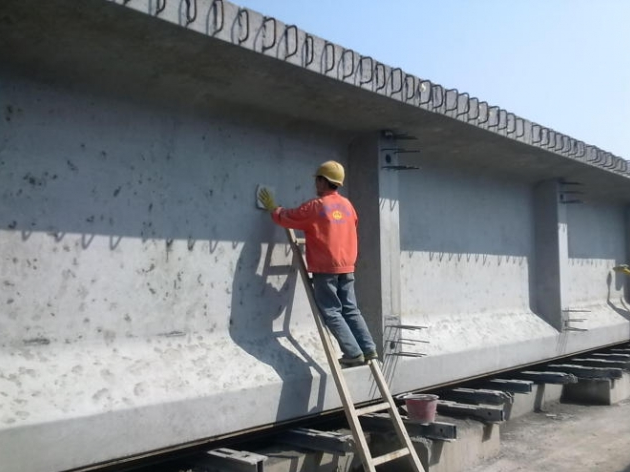

11．梁體美容。因?yàn)槟０宓谋砻娌⒉皇峭耆饣模鹉：?，表面?huì)留下一些小坑。須用水泥漿填補。

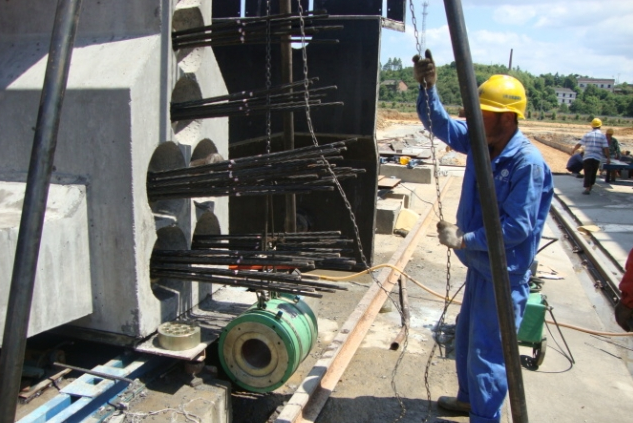

12．穿鋼絞線。用卷?yè)P(yáng)機拖拉的方法進行穿孔，鋼絞線穿入孔道后，兩端伸出一定的長度，伸出長度為750mm

13．張拉。梁體預應力分兩期進行，即一期張拉和二期張拉。一期張拉在混凝土強度≥33.5Mpa后在制梁臺座上進行。一期張拉完畢后將梁吊至存梁區進行二期張拉。二期張拉按混凝土齡期不小于14天，同時混凝土的強度和彈模達到要求后進行。

14．壓漿前的準備。張拉結束后，伸在梁外面的有75mm長的鋼絞線就已經沒有作用了，需要在張拉完畢后24小時內切除。切斷處距離工作夾片外30～40mm。壓漿時

兩端都必須是密閉的，所以必須在橋梁兩端用水泥砂漿封住鋼絞線與錨具之間的空隙。

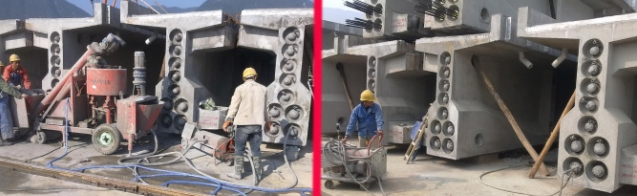

15．壓漿。張拉完畢后，為防止鋼絞線腐蝕和預應力損失，須在48小時內進行灌漿。壓漿順序?yàn)橄认潞笊?。即先壓下面的管道，再壓上面的管道。同一管道壓漿連續進行，一次完成。記錄好壓漿時間，環境溫度，漿的溫度，漿的流動度，真空度等。

16．封端之前的準備。封端之前須鏟除錨具上的砼。然后對錨具做防銹防水處理。

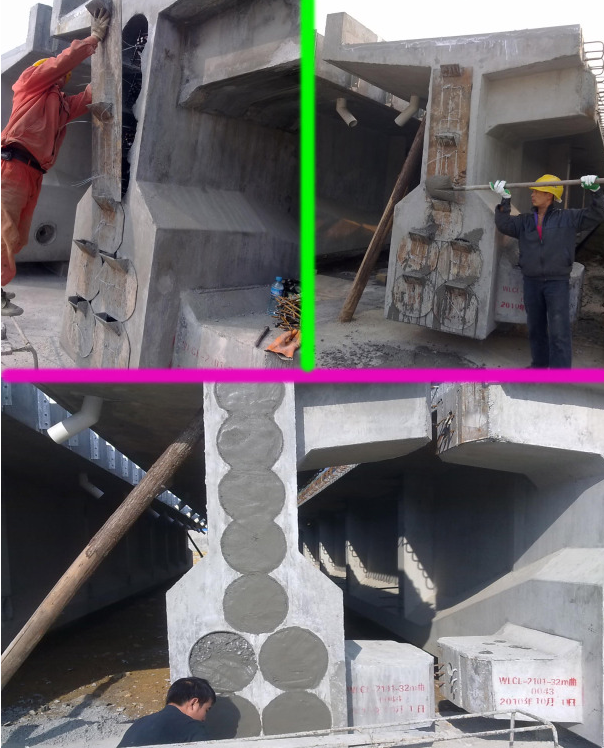

17．封端。壓漿結束后須在24小時內封端。第一副圖為工人在裝模板，第二副為工人在澆筑混凝土。第三副圖為模板拆除后工人在抹平。

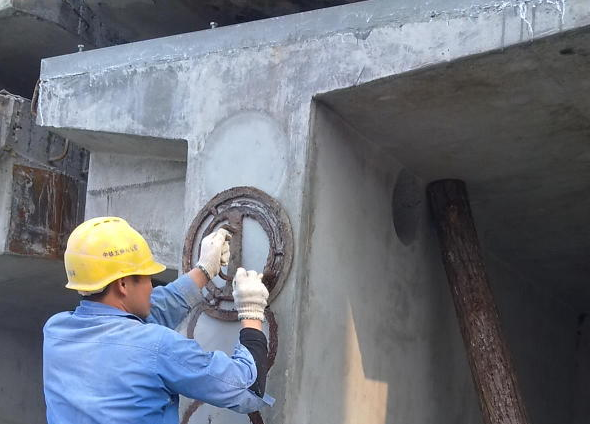

18．封端的最后一個工序，涂防水圈。

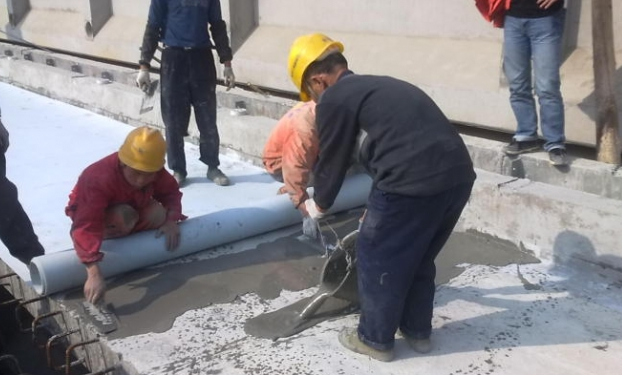

19．防水層施工。防水效果直接影響橋梁的耐久性。

20．保護層施工。防水層施工完畢24小時后，方可進行保護層施工。保護層是保護防水層的。為了使防水層不被破壞，保持良好的防水特性，保護層所用的混凝土是具有較高強度的玻纖增強混凝土。

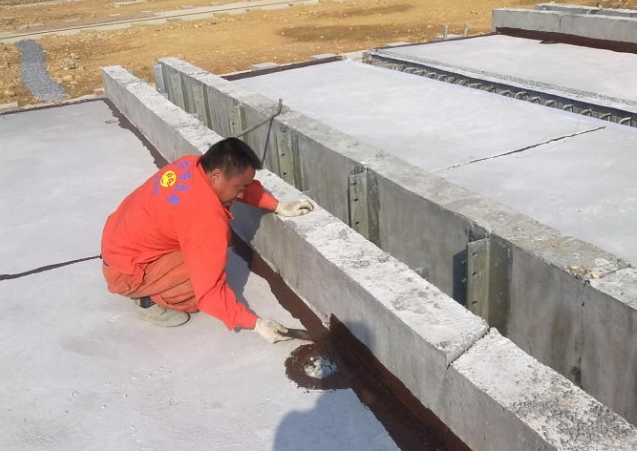

21．工人在對橋面上的伸縮縫涂防水材料。

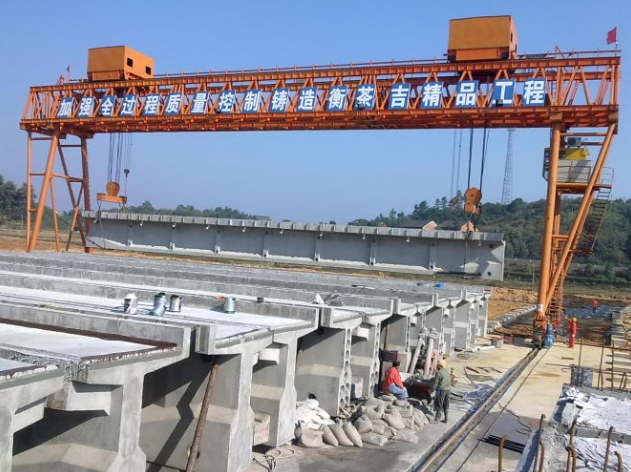

22．梁生產完成后。有龍門吊吊至成品區。然后再運至需要架梁的地方。
