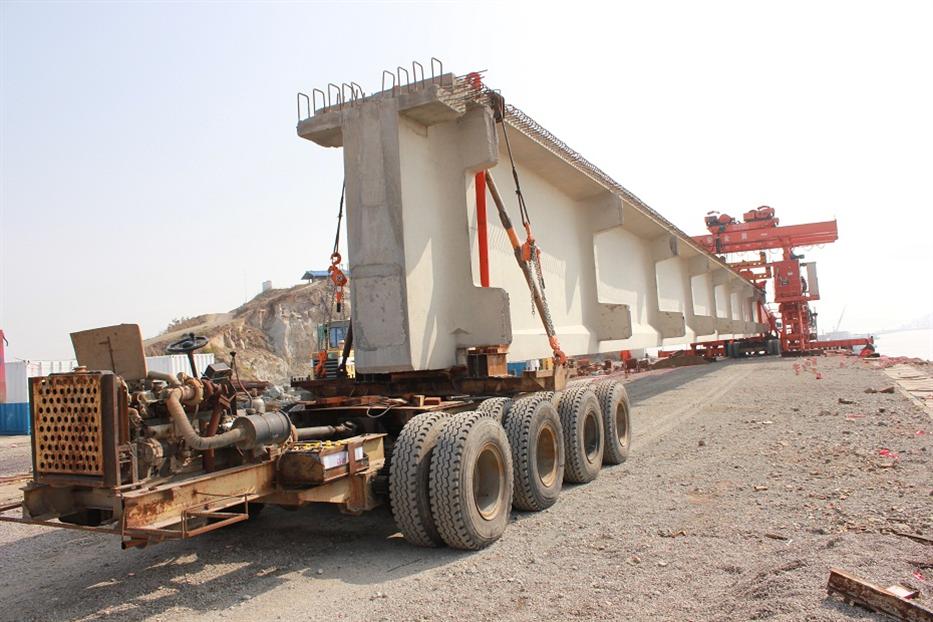

T梁是指：指橫截面形式為T型的梁。兩側(cè)挑出部分稱為翼緣，其中間部分稱為梁肋。由于其相當(dāng)于是將矩形梁中對(duì)抗彎強(qiáng)度不起作用的受拉區(qū)混凝土挖去后形成的。與原有矩形抗彎強(qiáng)度完全相同外，卻既可以節(jié)約混凝土，又減輕構(gòu)件的自重，提高了跨越能力。

　　諾貝思路橋養(yǎng)護(hù)蒸汽發(fā)生器適用于在梁場(chǎng)預(yù)制的后張法預(yù)應(yīng)力混凝土簡(jiǎn)支T梁的混凝土蒸汽養(yǎng)護(hù)作業(yè)。

　　對(duì)于表面系數(shù)大，養(yǎng)護(hù)時(shí)間要求很短，早期強(qiáng)度要求高的混凝土工程，或當(dāng)自然氣溫較低，在技術(shù)上有困難時(shí)，可用諾貝思蒸汽發(fā)生器養(yǎng)護(hù)工藝對(duì)新灌注的混凝土進(jìn)行養(yǎng)護(hù)。蒸汽是一種良好的熱載體，它在冷凝時(shí)釋放熱量大，且具有較高的放熱系數(shù)，它既能加熱，使混凝土在較高的溫度下硬化，又能供給一定的水分，使混凝土不致因水分過(guò)量蒸發(fā)而出現(xiàn)表面干燥脫水。在工藝上它比短時(shí)加熱復(fù)雜;在混凝土強(qiáng)度增長(zhǎng)上它可根據(jù)要求達(dá)到拆?；蚴芎蓮?qiáng)度，這是一種快速濕熱養(yǎng)護(hù)方法。

　　.諾貝思蒸汽養(yǎng)護(hù)分靜停、升溫、恒溫、降溫四個(gè)階段。靜停期間應(yīng)保持環(huán)境溫度不低于10℃，灌注結(jié)束4~~6h后方可升溫，升溫速度不宜大于10℃/h，恒溫期間混凝土內(nèi)部溫度不宜超過(guò)60℃，最大不得超過(guò)65℃，恒溫養(yǎng)護(hù)期間應(yīng)根據(jù)構(gòu)件脫模強(qiáng)度要求、混凝土配合比情況以及環(huán)境條件等通過(guò)試驗(yàn)確定，降溫速度不宜大于10℃/h。 采用諾貝思小型電加熱蒸汽發(fā)生器，每臺(tái)額定蒸發(fā)量50kg/h。

以上就是諾貝思蒸汽發(fā)生器在T梁上的應(yīng)用介紹。有不懂的請(qǐng)直接咨詢我們相關(guān)技術(shù)人員。
